¿Por qué me salta la térmica?

En este caso vamos a analizar los posibles casos por los cuales nuestra termomagnéticas corta el paso de energía, cuando salta la térmica para hablar en llano. Vamos a ver las principales causas, que son la sobretensión, la elevada temperatura en los cables, la falla de la térmica y cortocircuitos. Y también que tipos de térmicas existen en el Mercado y su utilidad.

Consumo Elevado

Esta se da en los casos, de que nuestra térmica esta subdimensionada en nuestra instalación, o tenemos una intensidad (hablamos de Amperes en este caso) mayor a la que permite nuestro sistema eléctrico.

La pregunta es ¿para que se utiliza la térmica?

La principal razón es la protección de los cables, para que los mismos no se quemen y generen un incendio, un ejemplo es para luminaria se determina un cableado de 1,5mm (por normativa del ente regulador en este caso AEA), este mismo cable aguanta hasta los 15 amperes, lo ideal sería utilizar una térmica de 10 amperes. Esto nos da cierta seguridad para poder evitar incendios por sobreconsumo.

Pero este debe mantenerse por un tiempo determinado para que actúe la térmica. Los estimados son los siguientes, si la sobre carga es ligera entre un 1.13 y un 1.45 puede actuar en segundos o minutos, siempre depende de la sobre carga.

En cambio, si la misma es muy alta ejemplo 6 veces más, la térmica actuaria en segundos o milisegundos. Este corte de parte de la térmica varia según el tipo de térmica que se utilice.

Tipos de térmicas

Tenemos las de tipo C, las cuales son de uso más común para tomas y luminarias ya que nos permiten una sobre carga de entre 5 y 10 veces esto es ya que nos dan un dilay de acción para motores que consumen más en un pico de arranque. El tipo B las cuales son más sensibles las cuales actúan de forma inmediata cuando los amperes superados en 3-5 veces su valor nominal, son más sensibles a los cambios de tensión por lo que puede generar un corte de energía por una sobrecarga de arranque de motor, sin poner en riesgo los cables. Y luego tenemos las Tipo D las cuales se usan en entornos los cuales los picos de arranques son mayores y actúan en torno a las 10 a 20 veces esta corriente nominal.

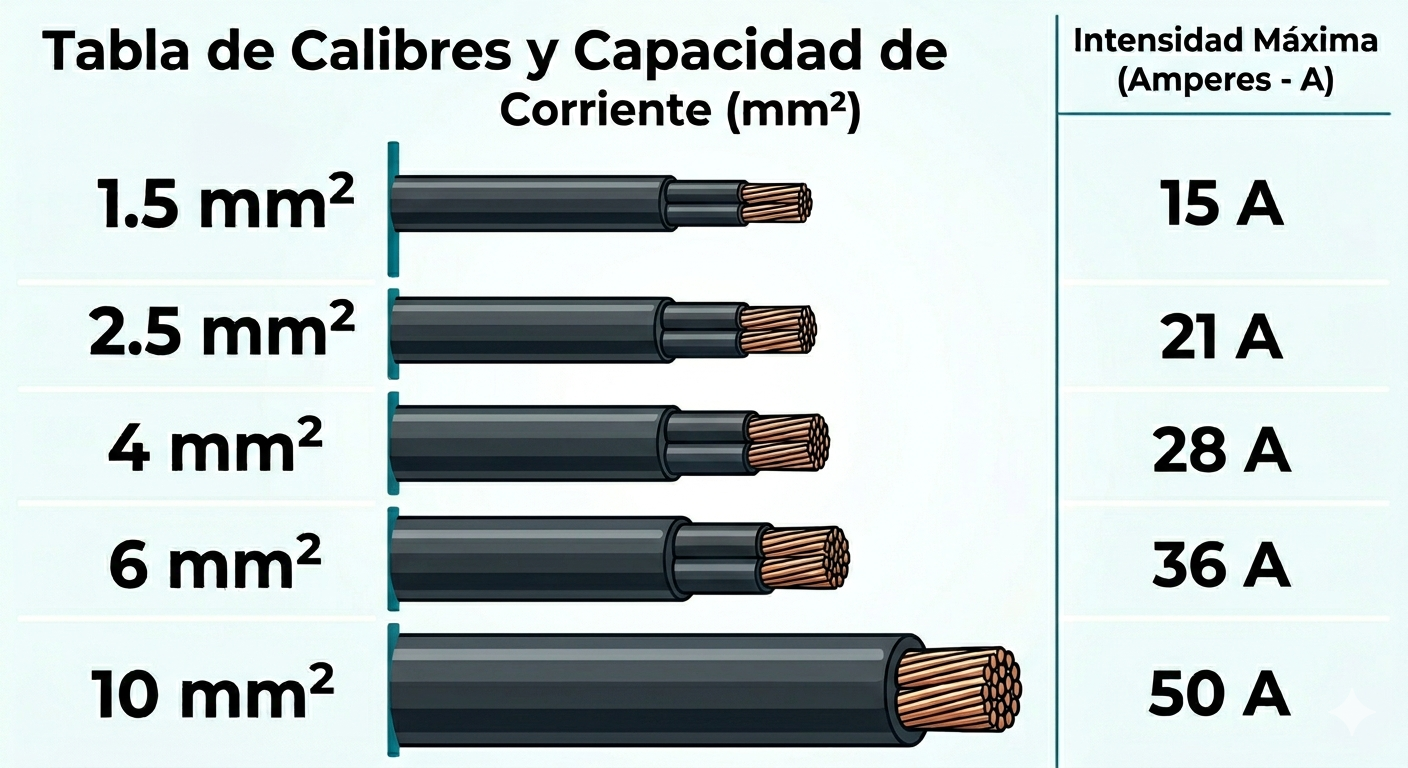

Por lo que nuestros cables están un poco es riesgo si ponemos térmicas muy justas, te dejo una imagen con los calibres de cable y su máxima tolerancia en Amperes

Entonces volviendo a esta sobrecarga en nuestro circuito deberíamos de saber que artefactos tenemos conectados en primera medida, para poder analizar los mismos y ver si son los artefactos los que llevan a esta sobrecarga en caso de fallas o que haya un exceso de tomas para ese circuito (este se determina en 15 bocas por normativa), por lo que si hay un exceso puede ser una razón de sobrecarga cuando tenemos varios artefactos en funcionamiento, lo más habitual es que se estén utilizando artefactos que corresponderían al circuito de toma de usos especiales, tales como estufas, microondas, aires acondicionados, etc.

Esto nos da como resultado que al ser artefactos de un consumo mayor generen una sobre carga en la línea, si se utilizan al mismo tiempo. Por lo tanto, es crucial tener una idea de cómo esta nuestra instalación a la hora de conectar artefactos nuevos, principalmente aquellos de elevado consumo.

Luego sucede de forma más habitual en casas viejas que los cables en algunos casos están resecos (principalmente aquellos que fueron expuestos al sol) o que las conexiones fueron pensadas para la época la cual pocas casas tenían un consumo elevado, las secciones de cables son delgadas 1,5mm o 2,5mm en casos mejores, y la conexión todo hecho a una térmica general. O también sucede que quien realizo la instalación no la pensó para eso o incluso alguien con conocimientos básicos la llevo a cabo. En el caso de la luminaria no es tan influyente ya que el consumo es menor, pero si cuando hablamos de estufas que tienen un consumo elevado y si ponemos 2 o 3 al mismo tiempo corremos un riesgo muy importante de incendio o si tenemos suerte salte la térmica primero si no está sobredimensionada (cuando hablo de este término me refiero a una termomagnética para una sección de cable más grueso, ejemplo una térmica de 25 para cable de 1,5mm el cable se derritió y la térmica ni se enteró a excepción que a raíz de eso se genere un cortocircuito y salte)

Espero que quedara clara mi intención con esta información, las principales razones de sobre tensión, son que la térmica se chica para el uso que se le da (poco usual). Y en caso de que pase debemos de comprobar los cables para poder cambiar la misma, como espero comprenderías con la información que te acabo de dar. Hay otros casos que sucede por fallas en electrodomésticos, como pueden ser heladeras, aires acondicionados que tiene un sobreconsumo haciendo que nuestra térmica se dispare. O la siguiente razón que es un poco más técnica, la cual es la baja tensión ya que la intensidad que circula por el cable aumenta, por la regla de watt, ya que para usar un artefacto por ejemplo un aire de 3000 watts, con una tención normal de 220 volts, los amperes serian de alrededor de 14 amperes, pero si nosotros tendríamos una tensión baja ejemplo 195 volts, el cual algunos artefactos incluso no funcionan, los amperes que circularían serán 16 amperes, no es mucha la diferencia pero si tenemos varios artefactos en la misma línea podemos llegar a un recalentamiento de la misma.

Ya vimos las posibles causas por las cuales hay un consumo elevado, ahora vamos a ver las otras razones por las cuales puede saltar nuestra termomagnética.

Cortocircuito

¿Qué es lo que sucede en estos casos?

Es cuando la fase toca el neutro, y al no haber una carga en la línea genera que salte la termomagnética. De forma simplificada sucede esto, y en un corto circuito los conductores (cables) pueden llegar a una temperatura de unos 1000°C ya es la temperatura en la que se funde el cobre.

¿Qué es una cargar?

Le llamamos carga a todo dispositivo que ejerce una resistencia sobre la corriente que circula por el cable. Podemos poner ejemplo cualquier electrodoméstico, las lámparas, motores, a todos ellos los denominamos cargas. Estas representan una resistencia al paso de electrones (electricidad), lo que permite que no se genere este corto circuito, incluso el mismo cable es una resistencia si es muy prolongado. Nuestra térmica salta en caso que esta carga no se genere y pase directo provocando este corto, esto pasa cuando en un motor por ejemplo el bobinado interno pierde su aislación (lo veremos en otro artículo a las razones y consecuencias del mismo). Y nos daremos cuenta enseguida ya que el corte es espontaneo, apenas subimos la térmica, salta esto se da por la ausencia de carga por lo que los amperes se disparan. En caso de que suceda eso, debemos contactar de forma urgente a un electricista, ya que lo mas probable es que la fase este tocando al neutro y se esté generando un corto circuito. Es muy PELIGROSO, subir la térmica reiteradas veces ya que la misma puede trabarse y quedar levantada, provocando que no tengamos protección, generando un posible incendio o corriendo el riesgo de quedar electrocutados.

Por eso es crucial tener unos conocimientos básicos, sobre los peligros, mi objetivo no es generar miedo sino conciencia sobre estos temas.

Entonces ya vimos todas las posibles causas de que salte nuestra termomagnética. Pero como te mencione recién puede que no salte y quede levantada lo que es un peligro y otras causa puede ser un fallo de fabrica o el mismo daño de la térmica, un ejemplo es que este al limite todo el tiempo, supongamos que tenemos una térmica c10 y todo el tiempo fluctúa entre 9,5 A y 11 A, capas no da el tiempo para que salte o si, pero se sube apenas salta, esto perjudica la misma funcionalidad, ya que su mecanismo interno se daña, puede quedar siempre baja o siempre arriba (seria que pase la corriente sin poder interrumpirse) aunque la parte mecánica seria el interruptor se puede subir o bajar pero no afecta el paso, ya que circula siempre, por lo que como seguro deducís que es un riesgo de seguridad.

Notas finales

Entonces como primer punto, deberíamos de tener en primera medida respeto ante la electricidad, en caso de querer trabajar en modificaciones eléctricas debemos de trabajar con una térmica baja, y tener un lápiz inductivo o un busca polo (foto), para asegurarnos de que no circule electricidad por los cables o artefacto al cual vamos a intervenir. También asegurarnos que lo que conectemos, su consumo no exceda el calibre del cable que tiene ese circuito.
